平成１４年度関西支部技術賞　技術賞
神鋼神戸発電所における海水ポンプピットの設計・施工
株式会社神戸製鋼所 株式会社熊谷組関西支社

音声 (WAV)

現在7/24頁です

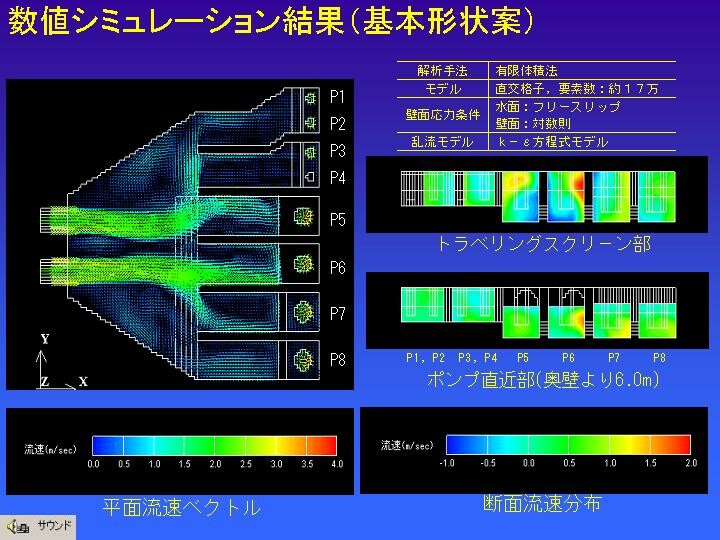

これは，導流壁などの整流工を設置しない場合の流体シミュレーション結果を示します． ２本の取水管からの噴流が分散されることなく，ストレートにP5,P6水路に直進していることが分かります． これに伴って水路内には逆流が発生するなど，非常に偏った流れ分布が生じています．
