平成１４年度関西支部技術賞　技術賞奨励賞
鉄道営業線直下の大断面トンネルにおける情報化施工 −新湊川トンネル工事−
兵庫県神戸県民局県土整備部神戸土木事務所災害復旧室 西松・新井特別共同企業体

音声 (WAV)

現在12/19頁です

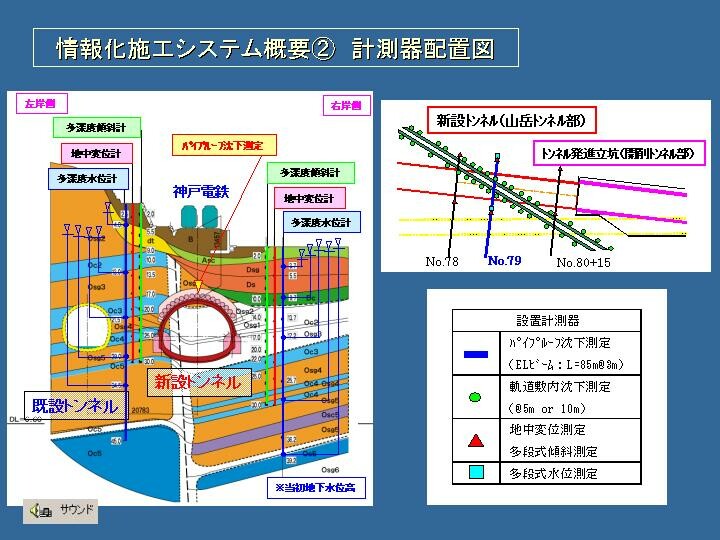

ここで、リアルタイムで計測できる計測システムの計測機器を説明します。 鉄道横断部に３箇所の計測断面を設定し、各断面に地中変位計・多段式傾斜計・多深度水位計を設置しました。また、最上部のパイプルーフ鋼管内には沈下計を設置し、軌道施工基面には水管式沈下計を設置しました。この計測システムにより、リアルタイムで各切羽位置での地山変形状況を把握することができました。
