平成１５年度関西支部技術賞　技術賞
舞鶴発電所におけるパイルド・ラフト基礎の設計・施工
関西電力株式会社　舞鶴火力建設所 株式会社　ニュージェック 熊谷・飛島・鴻池・フジタ・三井住友・金下・森本共同企業体

音声 (WAV)

現在12/25頁です

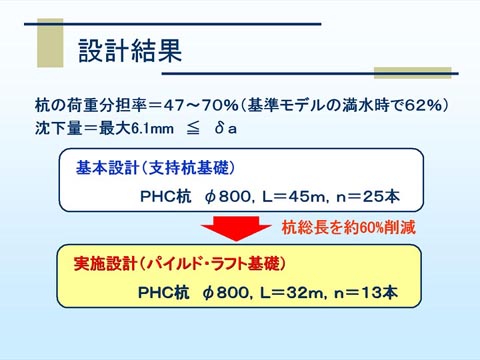

設計結果をまとめますと、課題であった杭の荷重分担率は、47〜70%、平均N値を用いた基準モデルでは満水時で62%となりました。また沈下量は最大で6.1mmであり許容値を満足する結果となりました。 　これより、あるブロックを例にとると、支持杭形式とした基本設計では、φ800mm、杭長45mの杭が、25本必要であったのに対し、パイルド・ラフト基礎とすることで、同径の杭で、杭長32m、杭本数13本となりました。 すなわち、杭総長にすると約60%の削減が達成されたことになります。
