舞鶴発電所における パイルド・ラフト基礎の設計・施工
関西電力株式会社　舞鶴火力建設所
株式会社　ニュージェック
熊谷・飛島・鴻池・フジタ・三井住友・金下・森本共同企業体
音声
(WAV)		 一つ進む 一つ戻る 最後に進む 最初に戻る 2003年度技術賞トップページへ 現在14/25頁です

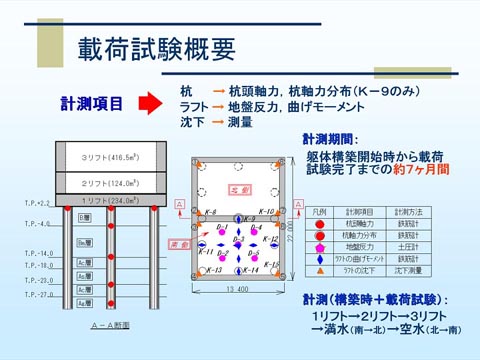

　載荷試験に関して説明します。 各杭の杭頭軸力、中央の杭に対してはこれに加えて深度方向の軸力も計測しました。
　さらに、地盤反力、鉄筋応力、躯体の沈下を計測しました。 計測期間は、躯体構築開始時から載荷試験完了までの７ヶ月間です。
　載荷方法は、躯体内部に水を注水することで、最大時でおよそ1500tの荷重を載荷しました。今回、対象構造物が水槽を２つ合わせた形状となっていることを利用して、それぞれの水槽に注水、排水することで、様々な荷重状況を再現しました
