平成１３年度関西支部技術賞　技術賞
世界最大径の泥土圧シールドの計画と施行 −平野川調節池築造III期工事−
大阪市建設局 西松建設・鴻池組・東急建設特定建設工事共同企業体

音声 (WAV)

現在7/19頁です

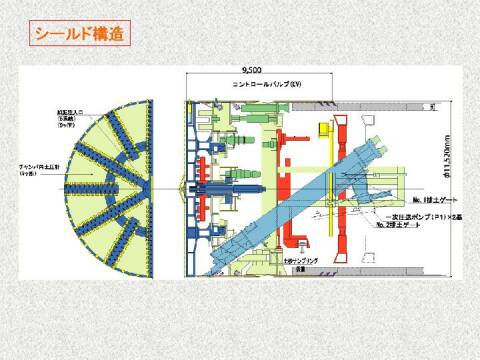

次にシールド構造について説明致します。 シールド外径11.5m、機長9.5mのスポークタイプの泥土圧シールドで、発進直後の７０mＲ急曲線施工を考慮して、中折れ構造を採用しています。また、チャンバ内には、掘削土を効率よく混練攪拌するための、大型アジテータを装備しています。排土機構は、トラフ径φ1,200mmの軸付スクリュウコンベアを一基装備し、２段の排土ゲートを介して、土砂圧送ポンプが２基連結されています。
