平成１５年度関西支部技術賞　技術賞
舞鶴発電所におけるパイルド・ラフト基礎の設計・施工
関西電力株式会社　舞鶴火力建設所 株式会社　ニュージェック 熊谷・飛島・鴻池・フジタ・三井住友・金下・森本共同企業体

音声 (WAV)

現在10/25頁です

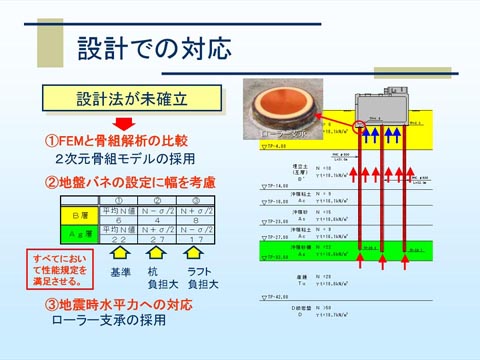

次に、設計での対応です。 　解析モデルは事前にＦＥＭとの比較検討を行い、2次元骨組モデルとしました。 問題となる杭とラフトの荷重分担率ですが、設計では、地盤バネの設定に大きく影響されます。 　今回、上部埋立て層と杭下端部の砂礫層のＮ値に比較的大きなバラツキが認められたため、このバラツキを考慮して設計を行いました。すなわち、平均N値を用いた基準ケースをもとに、杭に負担が大きくなる場合、ラフトに負担が大きくなる場合を考慮して、すべてのケースで性能規定を満足させるよう設計されています。 　さらに、地震時水平力への対応として、杭頭に地震時水平力が伝わらないように、ローラー支承を採用しています。
