平成１５年度関西支部技術賞　技術賞
舞鶴発電所におけるパイルド・ラフト基礎の設計・施工
関西電力株式会社　舞鶴火力建設所 株式会社　ニュージェック 熊谷・飛島・鴻池・フジタ・三井住友・金下・森本共同企業体

音声 (WAV)

現在19/25頁です

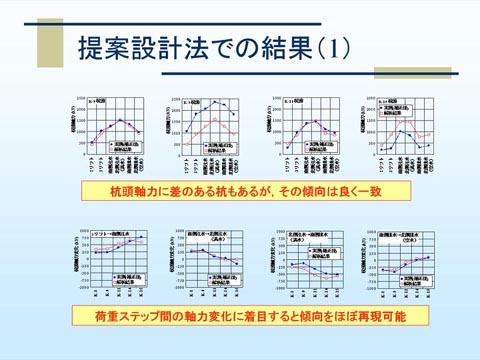

提案した設計法による結果と実測値の比較です。 上の図は、各杭の荷重ステップ毎の杭頭軸力を示しています。 杭頭軸力に差がある杭もありますが、傾向はよく一致していること分かります。 　下の図は、これを各荷重ステップ毎の軸力変化量でまとめたものです。 荷重ステップ間の軸力変化量に着目すると、傾向をよく再現できていることが分かります。
