平成１５年度関西支部技術賞　技術賞
舞鶴発電所におけるパイルド・ラフト基礎の設計・施工
関西電力株式会社　舞鶴火力建設所 株式会社　ニュージェック 熊谷・飛島・鴻池・フジタ・三井住友・金下・森本共同企業体

音声 (WAV)

現在20/25頁です

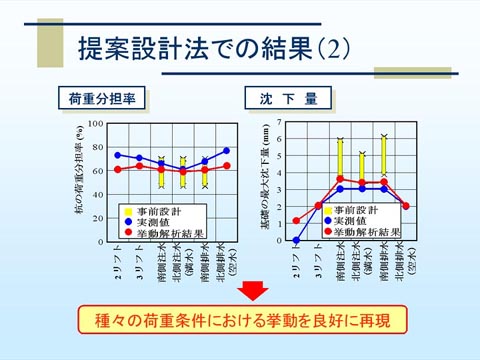

左の図は、荷重分担率の比較です。 図中の黄色い部分が事前の設計値、青いラインが実測値を示しています。これに対して、赤いラインが提案した設計法の結果ですが、荷重分担率は、より実測値に近づいていることが分かります。 　同様に沈下に関してまとめたのが右の図です。問題となった沈下量に関しても、ほぼ実測値を再現できていることがわかります。 このように、提案する設計法が、種々の荷重条件における挙動を良好に再現できることを確認しました。
