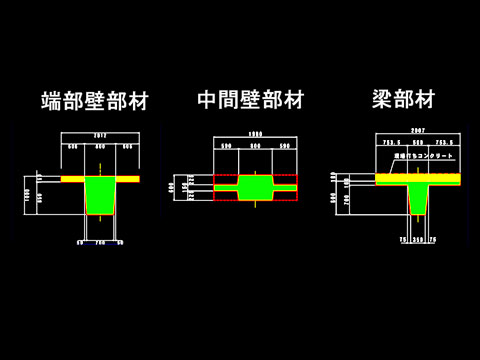

プレキャスト部材断面の最適化について説明します。 �@端部壁部材は下記の梁部材に合わせた柱部材と土留め用の壁部材からなる形状を考案しました。中間壁部材は、PC鋼材配置のための最小断面とし、施工時および完成時の発生応力によるひび割れ発生を防止するためプレテンションPC構造としました。 �A頂版を構成する梁部材は完成時の断面をプレキャスト化したのでは重量が重くなり、運搬できなくなります。このため、運搬時の自重とRC合成版構造とするための場所打ちコンクリート荷重に抵抗できるＴ型断面のプレテンションPC部材としました。 なお、各プレキャスト部材のトンネル延長方向の長さは運搬時の重量およびクレーン性能を勘案して１ユニットを幅２ｍとし工場製作しました。
